淋雨试验箱

主要技术参数

1、温度范围：环境温度（需升温装置另加说明）；

2、圆弧摆管半径：400 mm

3、试验台的直径：380-400 mm

4、喷水水压：50-400kpa （可调）

5、圆弧摆管喷水孔径：Ф0.4mm

6、圆弧摆管喷水孔间距：30mm

7、圆弧摆管喷水管径：15mm-20mm

8、定时范围：0-99小时59分

9、点灯周期：0-99小时59分

10、定时精度：±1分钟

11、试验台转速：1-17r/min（可调）

12、摆管速度：无级可调

13、喷水范围：340°范围淋雨

圆弧摆管摆幅: 共分三档：①60°角摆管(即120°范围淋雨)；

②90°角摆管(即180°范围淋雨)；

③170°角摆管 (即340°范围淋雨)；

其他技术要求

a． 禁止使用的材料 ：不允许使用含有硅的密封材料或石棉的材料；

   b． 水电气供应及基础设施 ：设备的水电器（电，水，冷却液，气，热，油等），至输入位置（比如说总开关）为止的部分原则上由甲方负责； 从输入位置到达间设备之间的联接部分属于供货范围； 驱动电机，水泵，控制元件（仪表，传感器）需要有相应厂家的详细信息和其本身的技术参数。结构与材质：

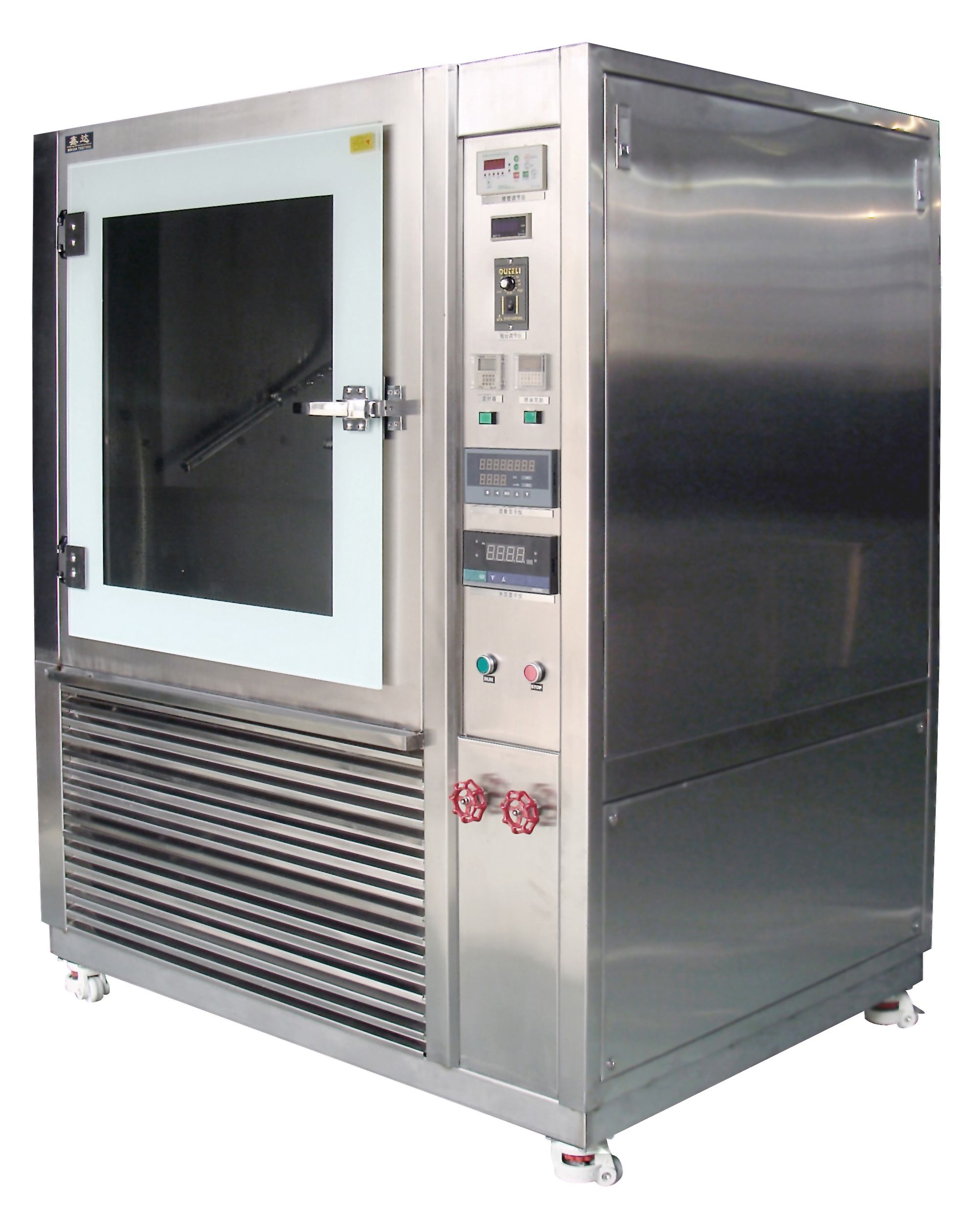

  内外壳材料均为SUS304不锈钢板制成（外壳为不锈钢发纹板），其它所有接触水的部分均为不锈钢材料制成本试验箱外壳采用优质不锈钢板制

作，外表美观，内胆亦采用优质不锈钢制作。试验内部装有两套喷水装置，底部装有转台、减速机、变频器及电机和水箱等，箱体右侧部装有面板，面板上装有控制器、指示灯、开关等。控制柜台后侧装有强电板及液位流量计，箱体的大门是采用透水板装有压力表。或其它所有接触水的部位均为不锈钢材料。如做带负载试验，可按负载要求调节试验电源的电压和电流输出，然后将负载电源与试验箱内电源进行连接。若做点灯试验还可设定点灯周期时间做间歇点灯试验，即分别设点灯时间和熄灯时间

控制系统：

1。调节装置：摆管及转盘电机调速均为无级调速。

2．电器元件：主要元器件均采用国内合资公司产品。

3．主要配置：普通水泵、高压水泵、流量计、减速机、压力表、不锈钢球阀、过滤器等。

圆弧摆管调速装置：选用台湾进口“ADIEE”(爱德利)牌AS2-107R型

转盘调速装置：选用台湾进口“ADIEE”(爱德利)牌AS2-107R型变频器

喷水泵：采用上海产CQ-15型，扬程15米，设计合理、工艺先进、具有全密封、无泄露、耐腐蚀特点的“磁力泵”

流量计：为杭州专业生产的优质流量计，型号DK800-4F，测量范围60~1600L/h，显示方式为数显

门材料：采用厚10mm的经钢化处理的浮法透明玻璃制作

减速机：杭州产WPA-70型

水压表：上海产水压表，测量范围0~1Mpa，显示方式为数显。

继电器、接触器等控制元件均选用德国进口“施耐德”牌电器
